Описание продукта
Наша компания специализируется на производстве различных типов компрессоров, таких как: диафрагменные компрессоры, поршневые компрессоры, воздушные компрессоры, генераторы азота, генераторы кислорода, газовые баллоны и т.д. Все продукты могут быть настроены в соответствии с вашими параметрами и другими требованиями.
Принцип работы
Диафрагменный компрессор выбирается в зависимости от потребностей пользователя, чтобы удовлетворить эти потребности. Диафрагма металлического диафрагменного компрессора полностью разделяет газ и гидравлическую систему масла, обеспечивая чистоту газа и отсутствие загрязнений. В то же время используется передовая технология производства и точная технология проектирования камеры мембраны, что обеспечивает длительный срок службы диафрагмы компрессора. Без загрязнений: группа металлических диафрагм полностью разделяет процессный газ от гидравлического масла и частей смазочного масла, что обеспечивает чистоту газа.
Основная конструкция
Конструкция диафрагменного компрессора в основном состоит из двигателя, основания, картера, механизма связи кривошипа, цилиндров, кривошипа, соединительных штанг, поршня, трубопроводов для масла и газа, электрической системы управления и некоторых аксессуаров.
Типы газовых сред
Наши компрессоры могут сживать аммиак, пропилен, азот, кислород, гелий, водород, хлористый водород, аргон, хлористый водород, сероводород, бромистый водород, этилен, ацетилен и т.д. (диафрагменный компрессор для азота, компрессор для наполнения баллонов, диафрагменный компрессор для кислорода).
Простое описание модели GD
GD диафрагменный компрессор — это специальная структура объемного компрессора, представляющая высший уровень сжатия в области газового сжатия. Этот метод сжатия не вызывает вторичного загрязнения и обеспечивает чистоту газа более чем на 5%, также он защищает сжатый газ. Он характеризуется большим сжимающим отношением, хорошей герметичностью и тем, что сжатый газ не загрязняется смазочным маслом и другими твердыми примесями. Поэтому он подходит для сжатия высокочистых, редких и драгоценных, воспламеняющихся, взрывоопасных, токсичных, вредных, коррозийных и высоконапорных газов. Этот метод сжатия обычно используется в мире для сжатия высокочистых газов, воспламеняющихся и взрывоопасных газов, токсичных газов и кислорода. (например, диафрагменный компрессор для азота, диафрагменный компрессор для кислорода, диафрагменный компрессор для сероводорода, диафрагменный компрессор для аргона и т.д.).
GD диафрагменный компрессор — это разработанный нашей компанией большой диафрагменный компрессор. Его преимущества: высокое сжимающее отношение, большой объем, большая сила поршня, стабильная работа, высокое выходное давление и т.д. Он широко используется в нефтехимической отрасли и атомных электростанциях. Два цилиндра GD типа диафрагменного компрессора симметрично размещены параллельно, что делает его более подходящим для непрерывной работы на нефтехимических и атомных электростанциях. Благодаря симметрии цилиндров, его работа более стабильна, вибрации меньше, а техническое обслуживание проще.
Преимущества
- Отсутствие утечек: Мембранная головка компрессора герметична благодаря статичному «O»-кольцу. Это кольцо изготовлено из эластичного материала, имеет долгий срок службы и не требует динамических уплотнений, что исключает утечку газа при сжатии.
- Коррозионная стойкость: Мембранная головка компрессора может быть изготовлена из нержавеющей стали 316L, а диафрагма — из нержавеющей стали 301.
- Малый крутящий момент для затяжки: Уплотнение «O»-кольцом позволяет снизить крутящий момент для затяжки фланцевых болтов и сократить время на обслуживание при остановках.
Компрессор состоит из трёх мембран. Мембрана зажимается по окружности между гидравлической системой и системой сжатия газа. Движение мембраны обеспечивается гидравлическим приводом в головке компрессора, что позволяет сжимать и транспортировать газ.
Основная конструкция мембранного компрессора включает две системы: гидравлическую систему и систему сжатия газа, которые разделены металлической мембраной.
В основе конструкции мембранного компрессора лежат две части: гидравлическая система и пневматическая система. Процесс сжатия включает два этапа: такт всасывания и такт нагнетания.

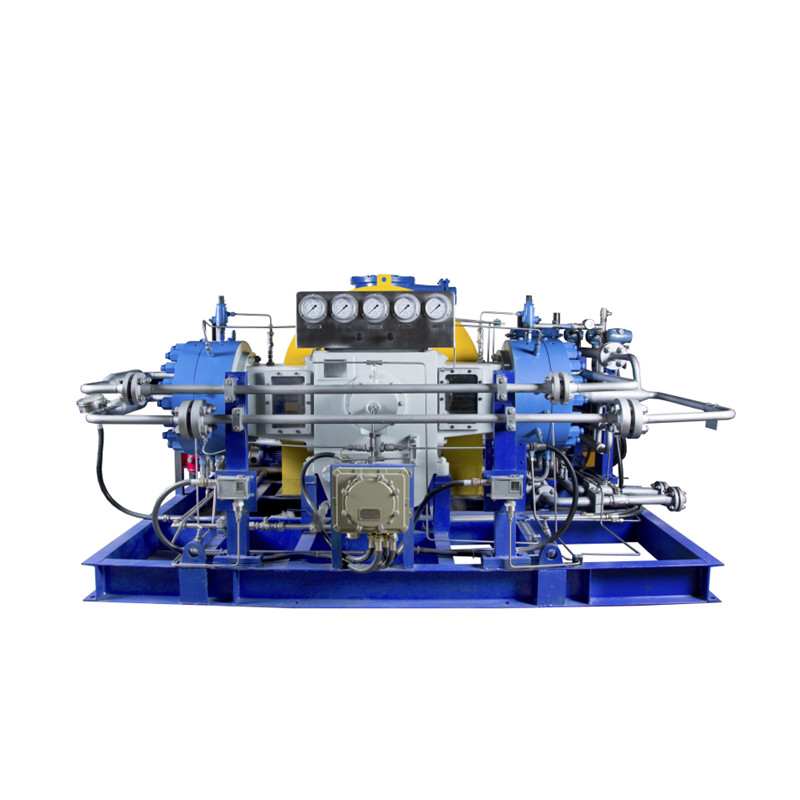

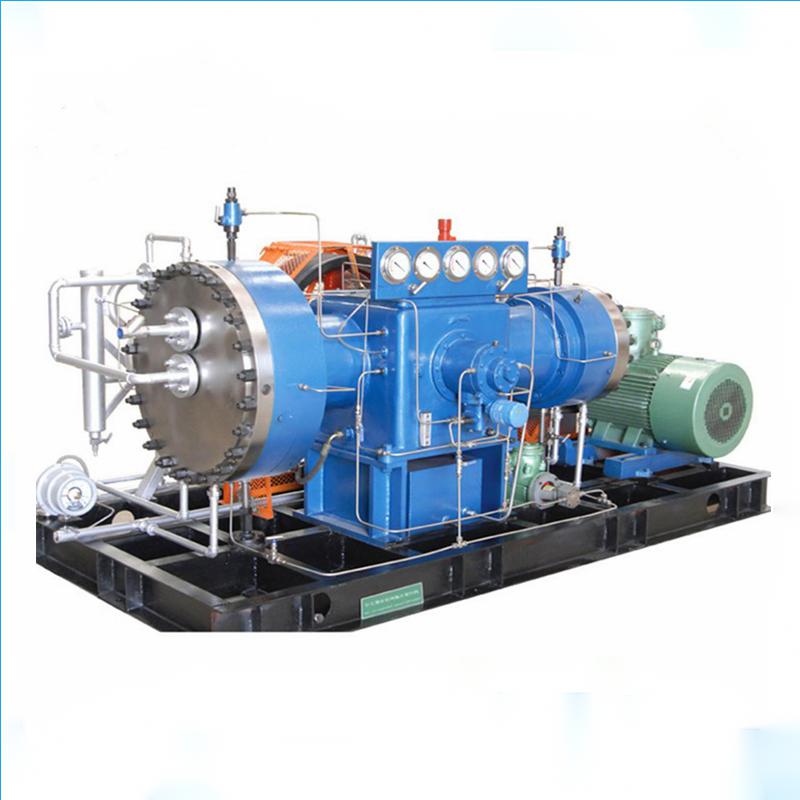

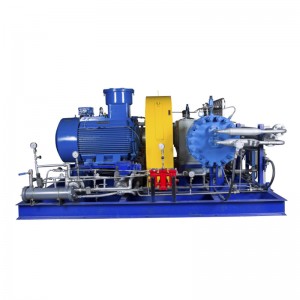

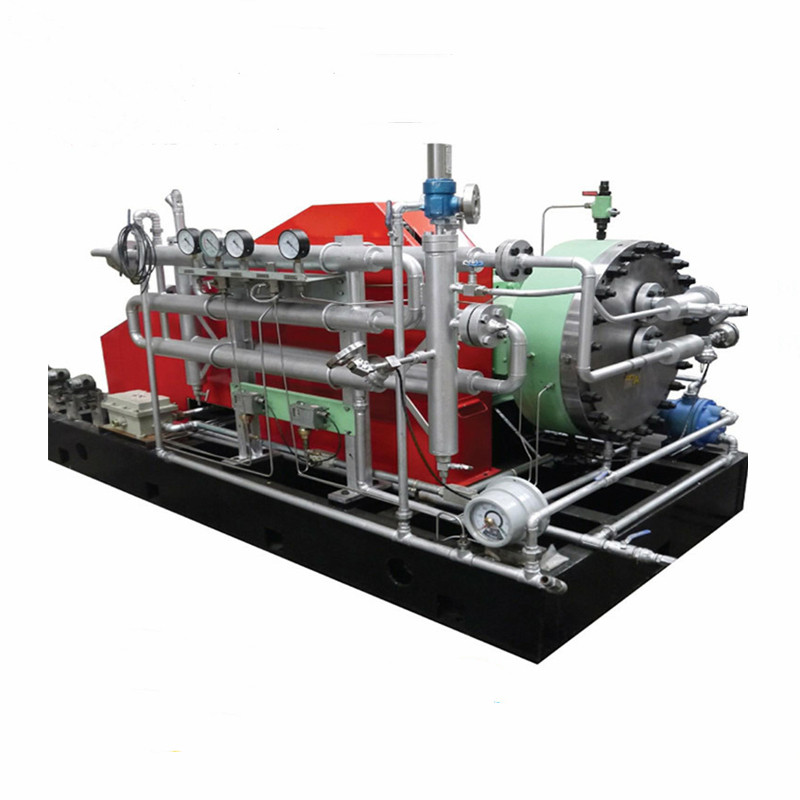

Диафрагменный компрессор серии GD:
Тип конструкции: D-тип
Ход поршня: 130-210 мм
Максимальная сила поршня: 40 кН — 160 кН
Максимальное давление на выходе: 100 МПа
Диапазон потока: 30-2000 Нм³/ч
Мощность двигателя: 22 кВт — 200 кВт
| Модель | Охлаждение воды (л/ч) |
Поток (Hm³/h) | Входное давление (МПа) |
Выходное давление (МПа) |
Габариты (мм) |
Вес (кг) |
Мощность двигателя (КВ) |
| GD-120/4-80 | 3000 | 120 | 0.4 | 8.0 | 3000*1600*1400 | 4000 | 30 |
| GD-130/0.98-11 | 3000 | 130 | 0.098 | 1.1 | 3000*1600*1400 | 4000 | 30 |
| GD-150/2-20 | 3000 | 150 | 0.2 | 2.0 | 3000*1600*1400 | 4000 | 37 |
| GD-100/0.1-5 | 4000 | 100 | 0.01 | 0.5 | 2800*1500*1500 | 3000 | 18.5 |
| GD-100/5.5-200 | 5000 | 100 | 0.55 | 20 | 3200*2000*1600 | 4500 | 45 |
| GD-80/0.12-4 | 5000 | 80 | 0.012 | 0.4 | 2800*1600*1500 | 3800 | 15 |
| GD-60/0.3-6 | 4000 | 60 | 0.03 | 0.6 | 2800*1600*1500 | 4000 | 15 |
| GD-70/0.1-8 | 3800 | 70 | 0.01 | 0.8 | 3000*1600*1250 | 5000 | 18.5 |
| GD-40/0.02-160 | 5000 | 40 | 0.02 | 16 | 2800*1460*1530 | 3000 | 22 |
| GD-100/0.5-6 | 2000 | 100 | 0.05 | 0.6 | 3000*2000*1560 | 6000 | 18.5 |
| GD-36/1-150 | 4000 | 36 | 0.1 | 15 | 3000*1500*1500 | 4000 | 45 |
| GD-35/0.7-300 | 4000 | 35 | 0.07 | 30 | 3000*1600*1500 | 4000 | 22 |
| GD-500/15-35 | 4500 | 500 | 1.5 | 3.5 | 3000*2000*1700 | 4000 | 45 |
| GD-150/15-210 | 4500 | 150 | 1.5 | 21 | 3200*1700*1600 | 4000 | 45 |
| GD-120/8-220 | 4500 | 120 | 0.8 | 22 | 3200*1700*1600 | 3800 | 45 |
| GD-100/9 | 4500 | 100 | 0,0 | 0.9 | 3200*1700*1800 | 4500 | 22 |
| GD-100/1.5-150 | 4500 | 100 | 0.15 | 15 | 3200*1700*1800 | 4500 | 45 |
| GD-40/30 | 4500 | 40 | 0.0 | 3.0 | 3200*1700*1800 | 4000 | 18.5 |
| GD-200/10-15-90 | 4500 | 200 | 1.0-1.5 | 9.0 | 3200*1800*1600 | 4000 | 37 |
| GD-100/7-150 | 4000 | 100 | 0.7 | 15 | 3000*1800*1600 | 4000 | 55 |
| GD-25/-0.1-47 | 4000 | 25 | -0.01 | 4.7 | 3000*1800*1600 | 4000 | 15 |
| GD-45/0.5-100 | 4000 | 45 | 0.05 | 10 | 3000*1800*1600 | 4000 | 30 |
| GD-30/0.1-160 | 4000 | 30 | 0.01 | 16 | 3000*1800*1600 | 4000 | 18.5 |
| GD-120/2.5-70 | 4000 | 120 | 0.25 | 7.0 | 3000*1800*1600 | 4000 | 37 |
| GD-135/10-210 | 4000 | 135 | 1.0 | 21 | 3000*1600*1400 | 4000 | 37 |
| GD-60/40-350 | 4500 | 60 | 4.0 | 35 | 3000*1800*1600 | 4000 | 30 |
| GD-95/10-350 | 4000 | 95 | 1.0 | 35 | 3000*1600*1400 | 4000 | 37 |
| GD-220/11-90 | 4000 | 220 | 1.1 | 9.0 | 3000*1800*1600 | 4000 | 37 |
| GD-300/15-220 | 4500 | 300 | 1.5 | 22 | 3600*2200*1700 | 5000 | 75 |
| GD-300/13-210 | 5000 | 300 | 1.3 | 21 | 3500*2300*1800 | 6000 | 75 |
| GD-120/12-350 | 6500 | 120 | 1.2 | 35 | 3500*2300*1600 | 8500 | 45 |
| GD-165/10-250 | 8000 | 165 | 1.0 | 25 | 3500*2300*1500 | 8500 | 55 |
| GD-120/8-350 | 6500 | 120 | 0.8 | 35 | 3500*2300*1600 | 8500 | 45 |
| GD-800/210-320 | 8000 | 800 | 21 | 32 | 3500*2300*1500 | 8500 | 37 |
| GD-420/8-39 | 6500 | 420 | 0.8 | 3.9 | 3600*2500*1700 | 6000 | 75 |
| GD-370/20-200 | 4500 | 370 | 2.0 | 20 | 3600*2200*1700 | 5000 | 75 |
| GD-350/18-210 | 4500 | 350 | 1.8 | 21 | 3600*2200*1700 | 5000 | 75 |
| GD-300/8-120 | 4500 | 300 | 0.8 | 12 | 3600*2200*1700 | 5000 | 75 |
| GD-308/4 | 10000 | 308 | 0 | 0.4 | 4200*3200*2600 | 10000 | 55 |
| GD-180/8.5 | 5000 | 180 | 0 | 0.85 | 4200*3200*2600 | 10000 | 55 |
О компании
Xuzhou Huayan Газовое оборудование Co., Ltd. — поставщик винтовых компрессоров, поршневых компрессоров, диафрагменных компрессоров, высоконапорных компрессоров, дизельных генераторов и других продуктов. Главный офис расположен в городе Сюйчжоу, провинция Цзянсу, Китай. Общая площадь предприятия составляет 91 260 м². Наша компания накопила богатый опыт в проектировании и производстве, а также оснащена полным комплектом технического испытательного оборудования и методами контроля. Мы можем разрабатывать, производить и устанавливать продукцию в соответствии с параметрами заказчика.
Наши продукты были экспортированы в Индонезию, Египет, Вьетнам, Южную Корею, Таиланд, Финляндию, Австралию, Чехию, Украину, Россию и другие страны. Мы предоставляем полные решения «под ключ» для каждого клиента по всему миру и гарантируем, что каждый заказчик получит продукцию высокого качества и отличный сервис.
