Описание продукта
Диафрагменный компрессор – это объемный компрессор специальной конструкции, представляющий собой самый высокий уровень сжатия в области компрессии газов. Этот метод сжатия исключает вторичное загрязнение и обеспечивает надежную защиту сжимаемого газа. Благодаря высокой герметичности, сжатый газ не загрязняется смазочным маслом и другими твердыми примесями. Поэтому он подходит для сжатия высокочистых, редких и драгоценных, легковоспламеняющихся и взрывоопасных, токсичных и вредных, коррозионных и высоконапорных газов.
Диафрагменный компрессор является вариантом классического поршневого компрессора, но с мембраной вместо впускного элемента. Компрессия газа происходит за счет гибкой мембраны, которая движется вперед и назад под воздействием шатуна и кривошипного механизма. В контакте с перекачиваемым газом находятся только мембрана и камера компрессора, что делает конструкцию наиболее подходящей для работы с токсичными и взрывоопасными газами. Мембрана должна быть достаточно надежной, чтобы выдерживать давление перекачиваемого газа, а также обладать необходимыми химическими свойствами и устойчивостью к температурным нагрузкам.
Основные компоненты диафрагменного компрессора:

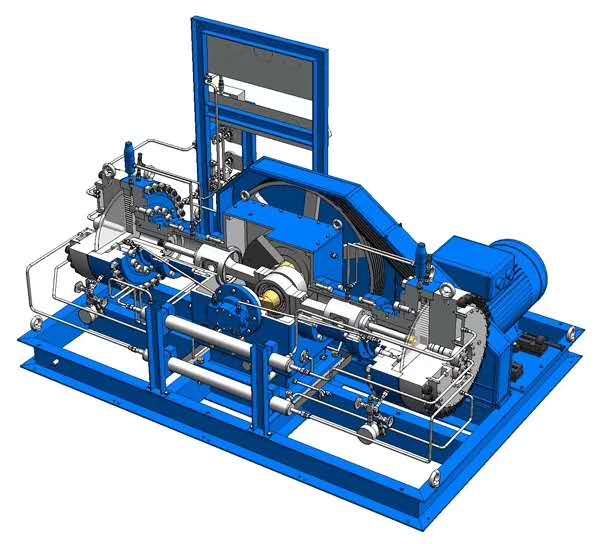

Компрессор состоит из электродвигателя, основания, кривошипного картера, кривошипно-шатунного механизма, цилиндров, масляных и газовых трубопроводов, системы электрического управления и различных вспомогательных компонентов.
Область применения:
Диафрагменный газовый компрессор подходит для различных условий эксплуатации, включая нагнетание и транспортировку медицинских, промышленных, легковоспламеняющихся, взрывоопасных, коррозионных и токсичных газов.
Эта серия водородных компрессоров в основном используется для:
- Производства водорода путем крекинга метанола, природного газа, угольного газа,
- Производства водорода методом электролиза воды,
- Заправки водородных баллонов,
- Гидрогенизации бензола, дегидрирования смол, каталитического крекинга и других процессов повышения давления водорода.
Преимущества:
- Разработка под конкретные технологические процессы.
- Компактная блочная конструкция с высокой герметичностью.
- Стабильная работа, удобство технического обслуживания, автоматизированная система защиты.
Мембранный компрессор классифицируется по следующим критериям:
А. По конструкции:
Существуют четыре основные формы компрессоров: Z, V, D, L.
Б. По материалу мембраны:
Используются металлические мембраны (чёрные металлы и цветные металлы) и неметаллические мембраны.
В. По типу сжимаемого газа:
Компрессоры могут работать с редкими и ценными газами, взрывоопасными и легковоспламеняющимися газами, газами высокой чистоты, а также коррозионными газами.
Г. По движущему механизму:
Используются кривошипно-шатунные и кривошипно-ползунные механизмы.
Д. По способу охлаждения:
Различают водяное, масляное, воздушное (после сжатия) и естественное охлаждение.
Е. По методу смазки:
Компрессоры могут использовать принудительную смазку под давлением, разбрызгивающую смазку и внешнюю принудительную смазку.

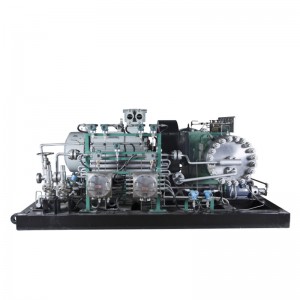

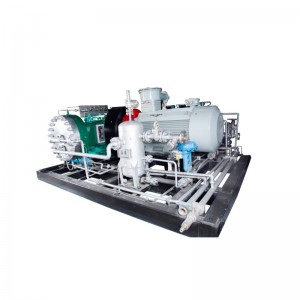

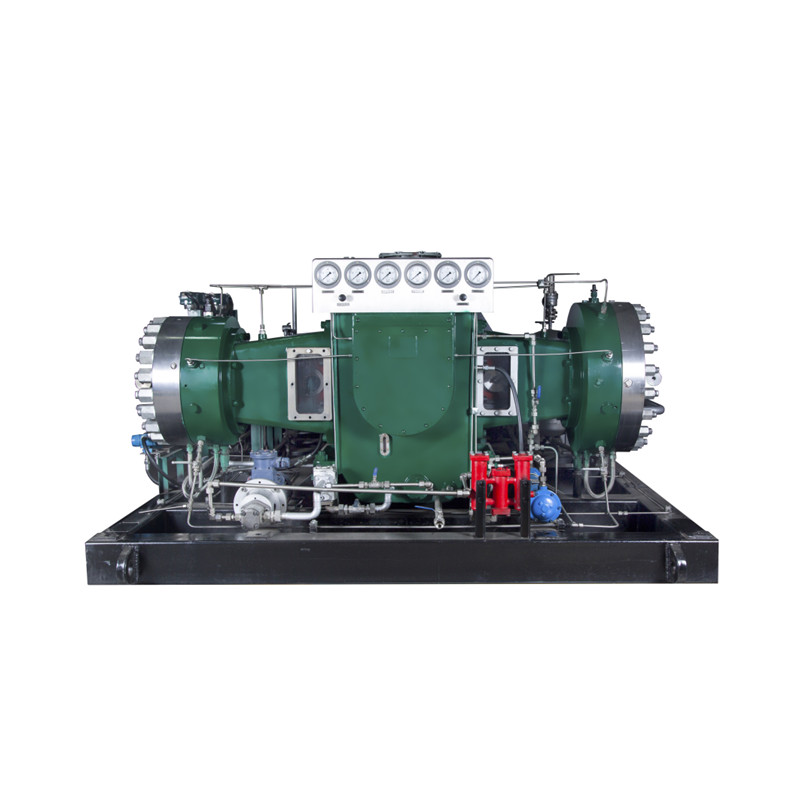

Технические характеристики GD-серии диафрагменных компрессоров:
- Тип конструкции: D-тип
- Ход поршня: 130-210 мм
- Максимальное усилие поршня: 40-160 кН
- Максимальное давление на выходе: 100 МПа
- Диапазон расхода газа: 30-2000 Нм³/ч
- Мощность двигателя: 22-200 кВт
Преимущества диафрагменного компрессора:
- Отличная герметичность.
- Хорошая теплоотдача цилиндра.
- Полностью безмасляный. Обеспечивается чистота газа выше 99,999%.
- Высокая степень сжатия. Давление на выходе до 1000 бар.
- Долговечность. Срок службы более 20 лет.
Области применения:
- Пищевая промышленность
- Нефтяная промышленность
- Химическая промышленность
- Электронная промышленность
- Атомные электростанции
- Аэрокосмическая отрасль
- Военное оборудование
- Медицина
- Научные исследования
| Модель | Охлаждение воды (л/ч) |
Поток (Hm³/h) | Входное давление (МПа) |
Выходное давление (МПа) |
Габариты (мм) |
Вес (кг) |
Мощность двигателя (КВ) |
| GD-120/4-80 | 3000 | 120 | 0.4 | 8.0 | 3000*1600*1400 | 4000 | 30 |
| GD-130/0.98-11 | 3000 | 130 | 0.098 | 1.1 | 3000*1600*1400 | 4000 | 30 |
| GD-150/2-20 | 3000 | 150 | 0.2 | 2.0 | 3000*1600*1400 | 4000 | 37 |
| GD-100/0.1-5 | 4000 | 100 | 0.01 | 0.5 | 2800*1500*1500 | 3000 | 18.5 |
| GD-100/5.5-200 | 5000 | 100 | 0.55 | 20 | 3200*2000*1600 | 4500 | 45 |
| GD-80/0.12-4 | 5000 | 80 | 0.012 | 0.4 | 2800*1600*1500 | 3800 | 15 |
| GD-60/0.3-6 | 4000 | 60 | 0.03 | 0.6 | 2800*1600*1500 | 4000 | 15 |
| GD-70/0.1-8 | 3800 | 70 | 0.01 | 0.8 | 3000*1600*1250 | 5000 | 18.5 |
| GD-40/0.02-160 | 5000 | 40 | 0.02 | 16 | 2800*1460*1530 | 3000 | 22 |
| GD-100/0.5-6 | 2000 | 100 | 0.05 | 0.6 | 3000*2000*1560 | 6000 | 18.5 |
| GD-36/1-150 | 4000 | 36 | 0.1 | 15 | 3000*1500*1500 | 4000 | 45 |
| GD-35/0.7-300 | 4000 | 35 | 0.07 | 30 | 3000*1600*1500 | 4000 | 22 |
| GD-500/15-35 | 4500 | 500 | 1.5 | 3.5 | 3000*2000*1700 | 4000 | 45 |
| GD-150/15-210 | 4500 | 150 | 1.5 | 21 | 3200*1700*1600 | 4000 | 45 |
| GD-120/8-220 | 4500 | 120 | 0.8 | 22 | 3200*1700*1600 | 3800 | 45 |
| GD-100/9 | 4500 | 100 | 0,0 | 0.9 | 3200*1700*1800 | 4500 | 22 |
| GD-100/1.5-150 | 4500 | 100 | 0.15 | 15 | 3200*1700*1800 | 4500 | 45 |
| GD-40/30 | 4500 | 40 | 0.0 | 3.0 | 3200*1700*1800 | 4000 | 18.5 |
| GD-200/10-15-90 | 4500 | 200 | 1.0-1.5 | 9.0 | 3200*1800*1600 | 4000 | 37 |
| GD-100/7-150 | 4000 | 100 | 0.7 | 15 | 3000*1800*1600 | 4000 | 55 |
| GD-25/-0.1-47 | 4000 | 25 | -0.01 | 4.7 | 3000*1800*1600 | 4000 | 15 |
| GD-45/0.5-100 | 4000 | 45 | 0.05 | 10 | 3000*1800*1600 | 4000 | 30 |
| GD-30/0.1-160 | 4000 | 30 | 0.01 | 16 | 3000*1800*1600 | 4000 | 18.5 |
| GD-120/2.5-70 | 4000 | 120 | 0.25 | 7.0 | 3000*1800*1600 | 4000 | 37 |
| GD-135/10-210 | 4000 | 135 | 1.0 | 21 | 3000*1600*1400 | 4000 | 37 |
| GD-60/40-350 | 4500 | 60 | 4.0 | 35 | 3000*1800*1600 | 4000 | 30 |
| GD-95/10-350 | 4000 | 95 | 1.0 | 35 | 3000*1600*1400 | 4000 | 37 |
| GD-220/11-90 | 4000 | 220 | 1.1 | 9.0 | 3000*1800*1600 | 4000 | 37 |
| GD-300/15-220 | 4500 | 300 | 1.5 | 22 | 3600*2200*1700 | 5000 | 75 |
| GD-300/13-210 | 5000 | 300 | 1.3 | 21 | 3500*2300*1800 | 6000 | 75 |
| GD-120/12-350 | 6500 | 120 | 1.2 | 35 | 3500*2300*1600 | 8500 | 45 |
| GD-165/10-250 | 8000 | 165 | 1.0 | 25 | 3500*2300*1500 | 8500 | 55 |
| GD-120/8-350 | 6500 | 120 | 0.8 | 35 | 3500*2300*1600 | 8500 | 45 |
| GD-800/210-320 | 8000 | 800 | 21 | 32 | 3500*2300*1500 | 8500 | 37 |
| GD-420/8-39 | 6500 | 420 | 0.8 | 3.9 | 3600*2500*1700 | 6000 | 75 |
| GD-370/20-200 | 4500 | 370 | 2.0 | 20 | 3600*2200*1700 | 5000 | 75 |
| GD-350/18-210 | 4500 | 350 | 1.8 | 21 | 3600*2200*1700 | 5000 | 75 |
| GD-300/8-120 | 4500 | 300 | 0.8 | 12 | 3600*2200*1700 | 5000 | 75 |
| GD-308/4 | 10000 | 308 | 0 | 0.4 | 4200*3200*2600 | 10000 | 55 |
| GD-180/8.5 | 5000 | 180 | 0 | 0.85 | 4200*3200*2600 | 10000 | 55 |
Верхний левый чертеж:
- Газовое пространство (Gas Space)
- Газовые клапаны (Gas Valves)
- Крышка (Cover)
- Диафрагма (Diaphragm)
- Перфорированная пластина (Perforated Plate)
- Поршень (Piston)
- Цилиндр (Cylinder)
- Приводной вал (Crank Drive)
- Масляное пространство (Oil Space)
- Масляный фланец (Oil Flange)
Нижний левый чертеж:
- Клапан нагнетания (Discharge Valve)
- Клапан всасывания (Suction Valve)
- Опорные элементы (Thrust Pieces)
- Крышка (Cover)
- Улавливатель (Catcher)
- Пружинная пластина (Spring Plate)
- Уплотнение (Seal)
Правый верхний чертеж:
- Защитный подшипник (Bearing Shield)
- Насосный элемент (Pump Element)
- Масляное пространство (Oil Space)
- Приводной вал (Crank Shaft)
- Муфта (Coupling)
- Эксцентрик (Eccentric)
Нижний правый чертеж:
- Первая ступень (1. Stage)
- Охлаждающая спираль (Cooling Coil)
- Перфорированная пластина (Perforated Plate)
- Масляный фланец (Oil Flange)
- Крышка (Cover)
- Клапаны газа (Gas Valves)
- Газовое пространство (Gas Space)
- Диафрагма (Diaphragm)
- Масляное пространство (Oil Space)
- Цилиндр (Cylinder)
- Поршень (Piston)
- Приводной вал (Crank Drive)
- Вторая ступень (2. Stage)
О компании

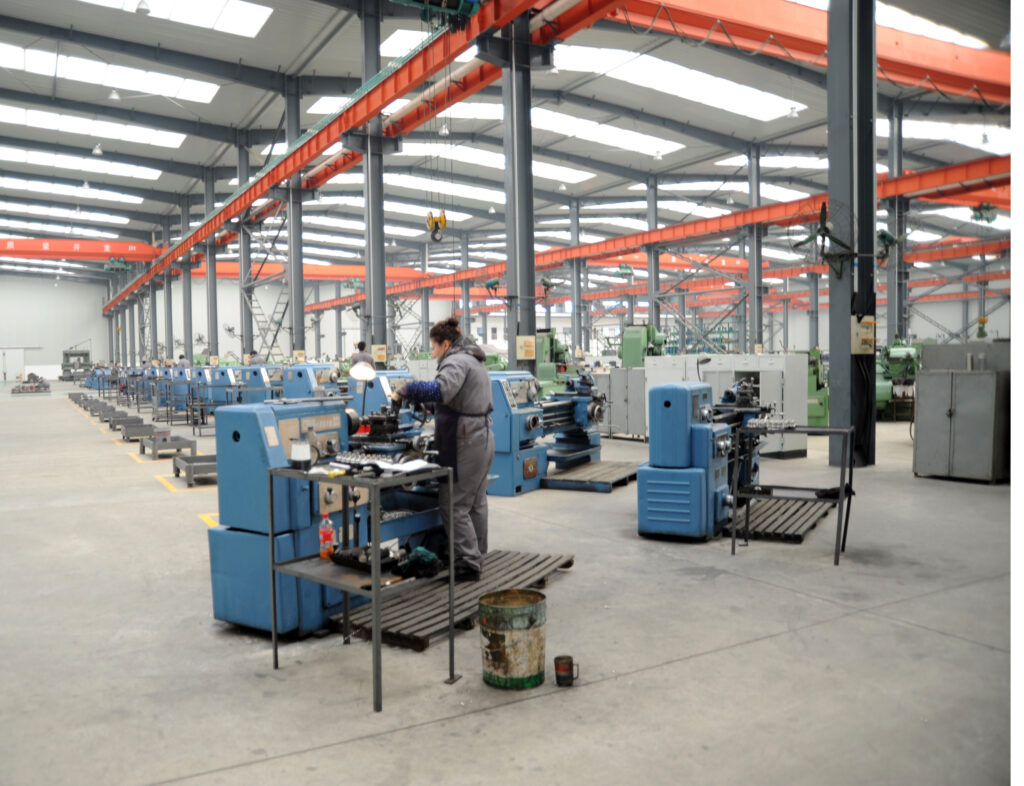

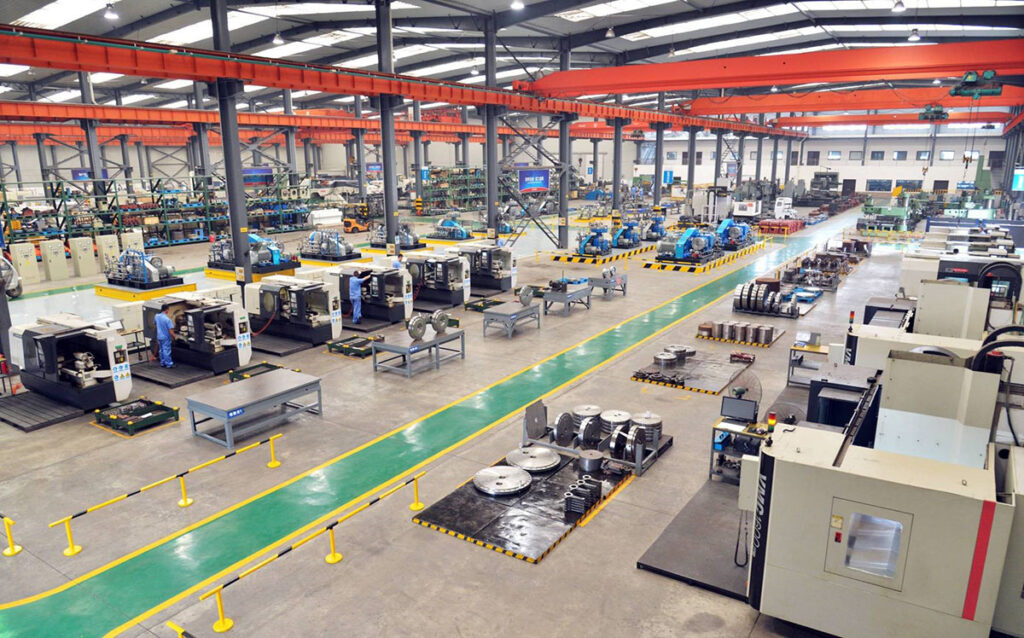

Xuzhou Huayan Газовое оборудование Co., Ltd. — поставщик винтовых компрессоров, поршневых компрессоров, диафрагменных компрессоров, высоконапорных компрессоров, дизельных генераторов и других продуктов. Главный офис расположен в городе Сюйчжоу, провинция Цзянсу, Китай. Общая площадь предприятия составляет 91 260 м². Наша компания накопила богатый опыт в проектировании и производстве, а также оснащена полным комплектом технического испытательного оборудования и методами контроля. Мы можем разрабатывать, производить и устанавливать продукцию в соответствии с параметрами заказчика.
Наши продукты были экспортированы в Индонезию, Египет, Вьетнам, Южную Корею, Таиланд, Финляндию, Австралию, Чехию, Украину, Россию и другие страны. Мы предоставляем полные решения «под ключ» для каждого клиента по всему миру и гарантируем, что каждый заказчик получит продукцию высокого качества и отличный сервис.
