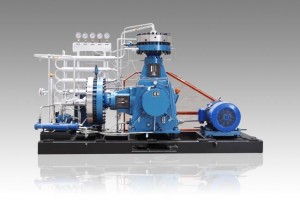

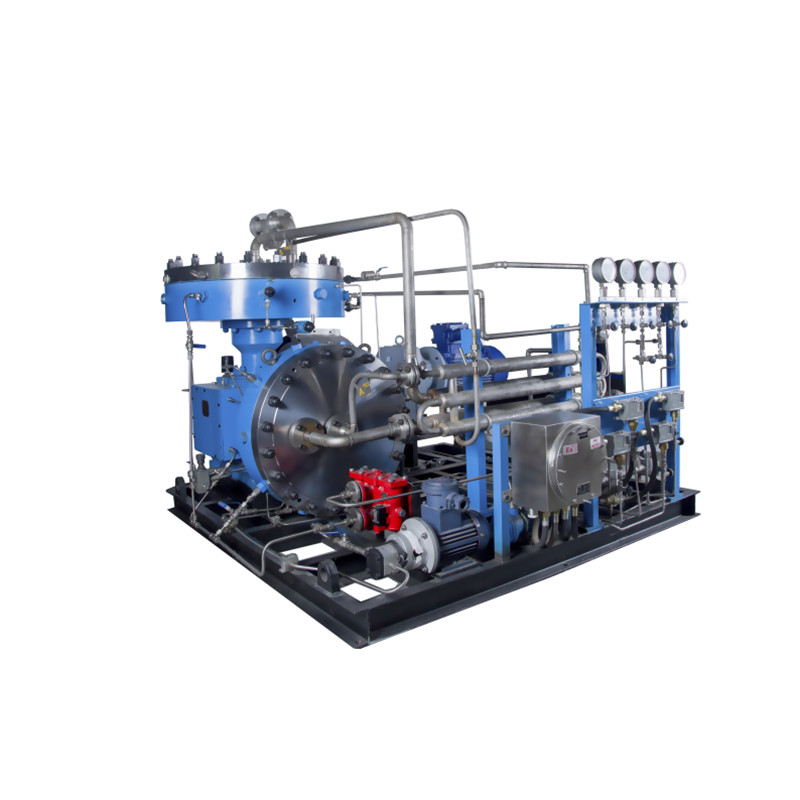

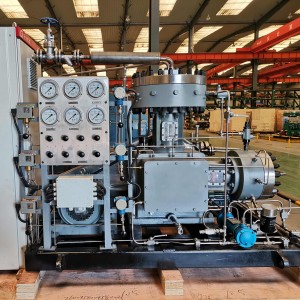

Референсные фото мембранного компрессора серии GL
Описание продукта
Мембранный компрессор — это объёмный компрессор особой конструкции, представляющий собой наиболее передовой метод сжатия в области газовой компрессии. Этот метод не вызывает вторичного загрязнения и обеспечивает высокую степень защиты сжатого газа. Он обладает хорошей герметичностью, а сжатый газ не загрязняется смазочным маслом и другими твёрдыми примесями. Поэтому такие компрессоры подходят для сжатия газов высокой чистоты, редких и ценных, легко воспламеняющихся и взрывоопасных, токсичных и вредных, коррозионных, а также газов под высоким давлением.
Мембранный компрессор является разновидностью классического поршневого компрессора, оснащённого запасными и поршневыми кольцами, а также уплотнением штока. Сжатие газа происходит с помощью гибкой мембраны вместо впускного элемента. Движение мембраны обеспечивается системой штока и коленчатого вала. В контакте с газом находятся только мембрана и компрессорная камера, что делает эту конструкцию оптимальной для перекачки токсичных и взрывоопасных газов. Мембрана должна обладать высокой прочностью, устойчивостью к химическим воздействиям и выдерживать температуру сжатого газа.
Основными компонентами мембранного компрессора являются двигатель, основание, корпус коленчатого вала, кривошипно-шатунный механизм, цилиндровый блок, масляные и газовые трубопроводы, электрическая система управления и различные аксессуары.
Преимущества диафрагменного газового компрессора
- Безмасляное сжатие благодаря герметичному разделению газовой и масляной камер.
- Отсутствие износа при сжатии благодаря статическим уплотнениям в газовом потоке.
- Автоматическое отключение в случае отказа диафрагмы для предотвращения повреждений.
- Высокие коэффициенты сжатия — давление на выходе до 1000 бар.
- Сжатие без загрязнений.
- Устойчивость к коррозии.
- Высокая надежность.
Диафрагменный компрессор серии GV:
Тип конструкции: V-образный
Ход поршня: 70-130 мм
Максимальная сила поршня: 10KN-30KN
Максимальное давление на выходе: 50Mpa
Диапазон расхода: 2-100Нм³/ч
Мощность двигателя: 2.2KW-30KW
Компрессор состоит из трёх мембран. Мембрана зажимается по окружности между гидравлической системой и системой сжатия газа. Движение мембраны обеспечивается гидравлическим приводом в головке компрессора, что позволяет сжимать и транспортировать газ.
Основная конструкция мембранного компрессора включает две системы: гидравлическую систему и систему сжатия газа, которые разделены металлической мембраной.
В основе конструкции мембранного компрессора лежат две части: гидравлическая система и пневматическая система. Процесс сжатия включает два этапа: такт всасывания и такт нагнетания.
| Модель | Охлаждение воды (л/ч) |
Поток (Hm³/h) | Входное давление (МПа) |
Выходное давление (МПа) |
Габариты (мм) |
Вес (кг) |
Мощность двигателя (КВ) |
| GL-10/160 | 1000 | 10 | Атмосферное | 16 | 2200*1200*1300 | 1600 | 7.5 |
| GL-25/15 | 1000 | 25 | Атмосферное | 1.5 | 2200*1200*1300 | 1600 | 7.5 |
| GL-20/12-160 | 1000 | 20 | 1.2 | 16 | 2200*1200*1300 | 1600 | 7.5 |
| GL-70/5-35 | 1500 | 70 | 0,5 | 3.5 | 2000*1000*1200 | 1600 | 15 |
| GL-20/10-150 | 1500 | 20 | 1.0 | 15 | 2200*1200*1300 | 1600 | 15 |
| GL-25/5-150 | 1500 | 25 | 0,5 | 15 | 2200*1200*1300 | 1600 | 15 |
| GL-45/5-150 | 2000 | 45 | 0,5 | 15 | 2600*1300*1300 | 1900 | 18.5 |
| GL-30/10-150 | 1500 | 30 | 1.0 | 15 | 2300*1300*1300 | 1700 | 11 |
| GL-30/5-160 | 2000 | 30 | 0,5 | 16 | 2800*1300*1200 | 2000 | 18.5 |
| GL-80/0.05-4 | 4500 | 80 | 0,005 | 0.4 | 3500*1600*2100 | 4500 | 37 |
| GL-110/5-25 | 1400 | 110 | 0,5 | 2.5 | 2800*1800*2000 | 3600 | 22 |
| GL-150/0.3-5 | 1100 | 150 | 0.03 | 0.5 | 3230*1770*2200 | 4200 | 18.5 |
| GL-110/10-200 | 2100 | 110 | 1 | 20 | 2900*2000*1700 | 4000 | 30 |
| GL-170/2.5-18 | 1600 | 170 | 0,25 | 1.8 | 2900*2000*1700 | 4000 | 22 |
| GL-400/20-50 | 2200 | 400 | 2.0 | 5.0 | 4000*2500*2200 | 4500 | 30 |
| GL-40/100 | 3000 | 40 | 0,0 | 10 | 3700*1750*2000 | 3800 | 30 |
| GL-900/300-500 | 3000 | 900 | 30 | 50 | 3500*2350*2300 | 3500 | 55 |
| GL-100/3-200 | 3500 | 100 | 0,3 | 20 | 3700*1750*2150 | 5200 | 55 |
| GL-48/140 | 3000 | 48 | 0.0 | 14 | 3800*1750*2100 | 5700 | 37 |
| GL-200/6-60 | 3000 | 200 | 0,6 | 6.0 | 3800*1750*2100 | 5000 | 45 |
| GL-140/6-200 | 5000 | 140 | 0,6 | 20.0 | 3500*1380*2350 | 4500 | 55 |
| GL-900/10-15 | 2500 | 900 | 1.0 | 1.5 | 3670*2100*2300 | 6500 | 37 |
| GL-770/6-20 | 4500 | 770 | 0,6 | 2.0 | 4200*2100*2400 | 7600 | 55 |
| GL-90/4-220 | 6000 | 90 | 0.4 | 22.0 | 3500*2100*2400 | 7000 | 45 |
| GL-1900/21-30 | 3800 | 1800 | 2.1 | 3.0 | 3700*2000*2400 | 7000 | 55 |
| GL-300/20-200 | 4200 | 300 | 2.0 | 20.0 | 3670*2100*2300 | 6500 | 45 |
| GL-200/15-200 | 4000 | 200 | 1.5 | 20.0 | 3500*2100*2300 | 6000 | 45 |
| GL-330/8-30 | 5000 | 330 | 0.8 | 3.0 | 3570*1600*2200 | 4000 | 45 |
| GL-150/6-200 | 5000 | 150 | 0,6 | 20.0 | 3500*1600*2100 | 3800 | 55 |
| GL-300/6-25 | 4500 | 300 | 0,6 | 2.5 | 3450*1600*2100 | 4000 | 45 |
