Описание продукта
Мембранный компрессор — это объёмный компрессор особой конструкции, представляющий собой наиболее передовой метод сжатия в области газовой компрессии. Этот метод не вызывает вторичного загрязнения и обеспечивает высокую степень защиты сжатого газа. Он обладает хорошей герметичностью, а сжатый газ не загрязняется смазочным маслом и другими твёрдыми примесями. Поэтому такие компрессоры подходят для сжатия газов высокой чистоты, редких и ценных, легко воспламеняющихся и взрывоопасных, токсичных и вредных, коррозионных, а также газов под высоким давлением.
Мембранный компрессор является разновидностью классического поршневого компрессора, оснащённого запасными и поршневыми кольцами, а также уплотнением штока. Сжатие газа происходит с помощью гибкой мембраны вместо впускного элемента. Движение мембраны обеспечивается системой штока и коленчатого вала. В контакте с газом находятся только мембрана и компрессорная камера, что делает эту конструкцию оптимальной для перекачки токсичных и взрывоопасных газов. Мембрана должна обладать высокой прочностью, устойчивостью к химическим воздействиям и выдерживать температуру сжатого газа.
Основными компонентами мембранного компрессора являются двигатель, основание, корпус коленчатого вала, кривошипно-шатунный механизм, цилиндровый блок, масляные и газовые трубопроводы, электрическая система управления и различные аксессуары.
Преимущества диафрагменного газового компрессора
- Безмасляное сжатие благодаря герметичному разделению газовой и масляной камер.
- Отсутствие износа при сжатии благодаря статическим уплотнениям в газовом потоке.
- Автоматическое отключение в случае отказа диафрагмы для предотвращения повреждений.
- Высокие коэффициенты сжатия — давление на выходе до 1000 бар.
- Сжатие без загрязнений.
- Устойчивость к коррозии.
- Высокая надежность.

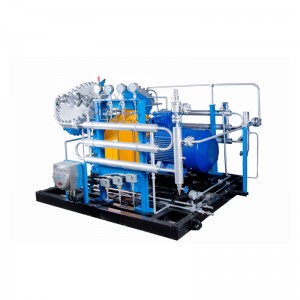

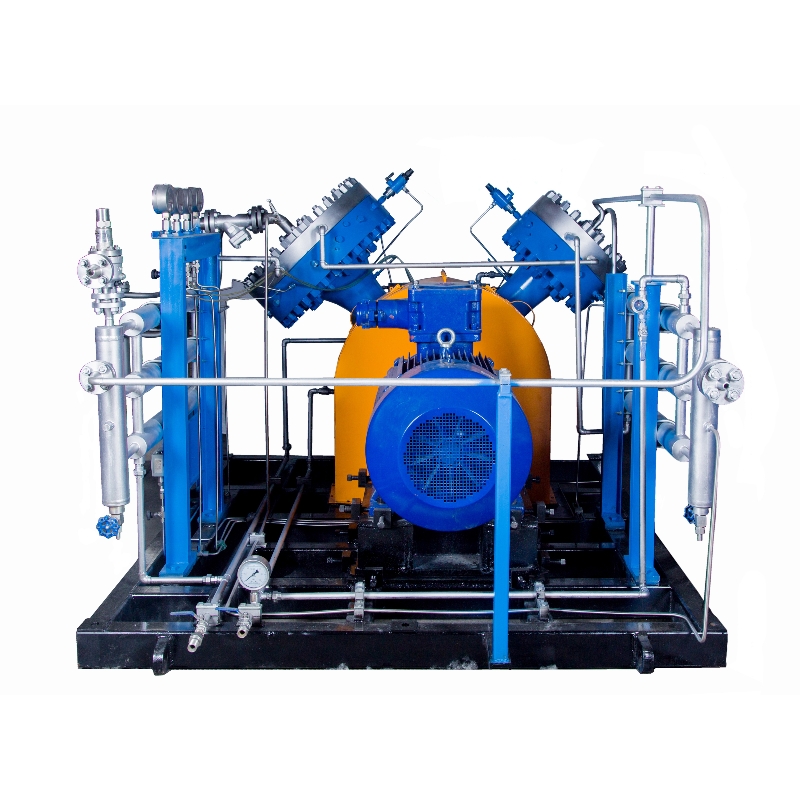

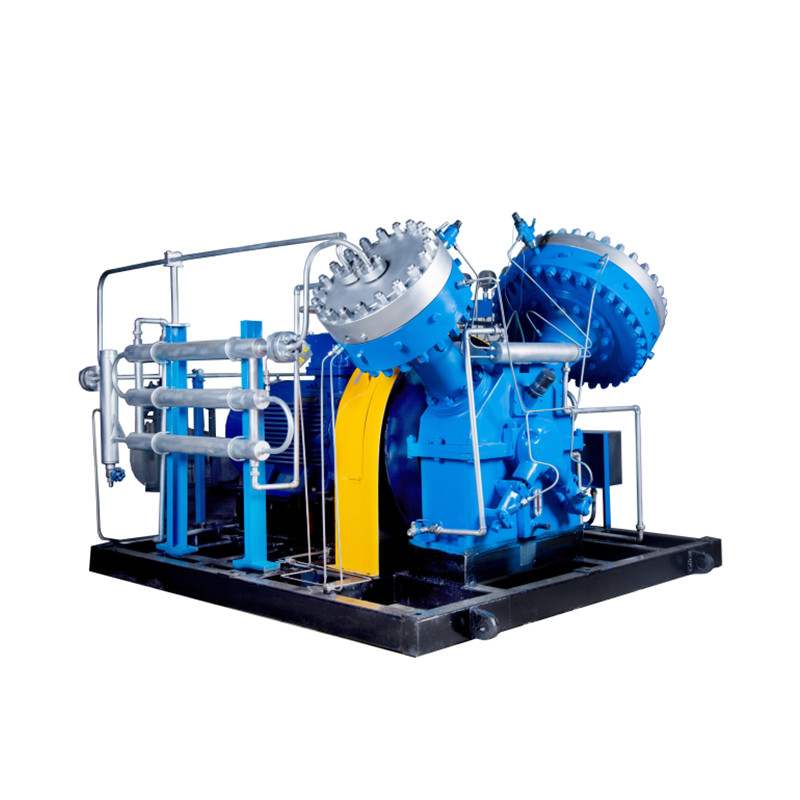

Диафрагменный компрессор серии GV:
Тип конструкции: V-образный
Ход поршня: 70-130 мм
Максимальная сила поршня: 10KN-30KN
Максимальное давление на выходе: 50Mpa
Диапазон расхода: 2-100Нм³/ч
Мощность двигателя: 2.2KW-30KW
Компрессор состоит из трёх мембран. Мембрана зажимается по окружности между гидравлической системой и системой сжатия газа. Движение мембраны обеспечивается гидравлическим приводом в головке компрессора, что позволяет сжимать и транспортировать газ.
Основная конструкция мембранного компрессора включает две системы: гидравлическую систему и систему сжатия газа, которые разделены металлической мембраной.
В основе конструкции мембранного компрессора лежат две части: гидравлическая система и пневматическая система. Процесс сжатия включает два этапа: такт всасывания и такт нагнетания.
| Модель | Охлаждение воды (л/ч) |
Поток (Hm³/h) | Входное давление (МПа) |
Выходное давление (МПа) |
Габариты (мм) |
Вес (т) |
Мощность двигателя (КВ) |
| Ход поршня следующих продуктов составляет 70 мм | |||||||
| GV-8/8-160 | 0,5 | 8 | 0,8 | 16 | 1310*686*980 | 0,65 | 3 |
| GV-10/6-160 | 0,8 | 10 | 0,6~0,7 | 16 | 1200*600*1100 | 0,5 | 4 |
| GV-10/8-160 | 0,8 | 10 | 0,8 | 16 | 1330*740*1080 | 0,65 | 4 |
| GV-10/4-160 | 0,8 | 10 | 0,4 | 16 | 1330*740*1000 | 0,65 | 4 |
| GV-7/8-350 | 0,8 | 7 | 0,8 | 16 | 1300*610*920 | 0,8 | 4 |
| GV-15/5-160 | 0,8 | 15 | 0,5 | 16 | 1330*740*920 | 0,7 | 5,5 |
| GV-5/7-350 | 1 | 5 | 0,7 | 35 | 1400*845*1100 | 0,8 | 5,5 |
| Ход поршня следующих продуктов составляет 95 мм | |||||||
| GV-5/200 | 0,4 | 5 | Нормальное | 20 | 1500*780*1080 | 0,75 | 3 |
| GV-5/1-200 | 0,3 | 5 | 0,1 | 20 | 1520*800*1050 | 0,75 | 3 |
| GV-11/1-25 | 0,6 | 11 | 0,1 | 2,5 | 1500*750*1080 | 0,85 | 4 |
| GV-12/2-150 | 1 | 12 | 0,2 | 15 | 1600*776*1080 | 0,75 | 5,5 |
| GV-20/W-160 | 0,8 | 20 | 1 | 16 | 1500*800*1200 | 0,8 | 5,5 |
| GV-30/5-30 | 0,8 | 30 | 0,5 | 1 | 1588*768*1185 | 0,98 | 5,5 |
| GV-10/1-40 | 0,4 | 10 | 0,1 | 4 | 1475*580*1000 | 1 | 5.5 |
| GV-20/4 | 0,6 | 20 | Нормальное | 0,4 | 1500*900*1100 | 1 | 5.5 |
| GV-70/5-10 | 1-5 | 70 | 0,5 | 1 | 1595*795*1220 | 1 | 5.5 |
| GV-8/5-210 | 0,4 | 8 | 0,5 | 21 | 1600*880*1160 | 1,02 | 5.5 |
| GV-20/1-25 | 0,4 | 20 | 0,1 | 2,5 | 1450*840*1120 | 1,05 | 5.5 |
| GV-20/10-350 | 1,2 | 20 | 1 | 35 | 1500*750*1140 | 0,8 | 7.5 |
| GV-15/5-350 | 1-0,5 | 15 | 0,5 | 35 | 1600*835*1200 | 1 | 7.5 |
| GV-20/8-250 | 1,2 | 20 | 0,8 | 25 | 1520*825*1126 | 1 | 7.5 |
| GV-12/5-320 | 1,2 | 12 | 0,5 | 32 | 1600*835*1130 | 1 | 7.5 |
| GV-15/8-350 | 1,1 | 15 | 0,8 | 35 | 1520*820*1160 | 1,02 | 7.5 |
| GV-18/10-350 | 1,2 | 18 | 1 | 35 | 1255*800*1480 | 1,2 | 7.5 |
| GV-35/4-25 | 0,3 | 35 | 0,4 | 2,5 | 1500*810*1100 | 1 | 7.5 |
| GV-50/6,5-36 | 2,25 | 50 | 0,65 | 3,6 | 1450*850*1120 | 1,048 | 7.5 |
| GV-20/5-200 | 1-2 | 20 | 0,5 | 20 | 1500*780*1080 | 0,8 | 7.5 |
| Ход поршня следующих продуктов составляет 130 мм | |||||||
| GV-20/3-200 | 1,2 | 20 | 0,3 | 20 | 2030*1125*1430 | 1,85 | 15 |
| GV-25/5-160 | 1,2 | 25 | 0,5 | 16 | 1930*1150*1450 | 1,8 | 15 |
| GV-40/0,5-10 | 1,2 | 40 | 0,05 | 1,00 | 2035*1070*1730 | 1,8 | 15 |
| GV-20/200 | 1,2 | 20 | Нормальное | 20 | 1850*1160*1400 | 1,85 | 15 |
| GV-90/30-200 | 1,2 | 90 | 3 | 20 | 2030*970*1700 | 1,8 | 22 |
| GV-30/8-350 | 2,4 | 30 | 0,8 | 35 | 2030*1125*1430 | 1,8 | 22 |
| GV-60/10-160 | 3 | 60 | 1 | 16 | 1800*1100*1400 | 1,8 | 22 |
| GV-60/5-160 | 3 | 60 | 0,5 | 16 | 2030*1125*1430 | 1,8 | 22 |
| GV-40/10-400 | 2 | 40 | 1 | 40 | 2000*1150*1500 | 1,8 | 22 |
| GV-60/10-350 | 2,4 | 60 | 1 | 35 | 2070*1125*1430 | 1,8 | 22 |
| GV-30/5-350 | 2 | 30 | 0,5 | 35 | 1900*1130*1450 | 2 | 22 |
| GV-40/2,5-160 | 2 | 40 | 0,25 | 16 | 1900*1130*1450 | 2 | 22 |
| GV-150/3,5-30 | 2 | 150 | 0,35 | 3 | 1900*1130*1450 | 2 | 22 |
| GV-70/2,5-80 | 2 | 70 | 0,25 | 8 | 1880*1060*1400 | 2,12 | 22 |
| GV-80/2,5-80 | 2 | 80 | 0,25 | 8 | 1880*1060*1400 | 2,12 | 22 |
| GV-120/3,5-12 | 3,6 | 120 | 0,35 | 1,2 | 2030*1045*1700 | 2,2 | 22 |
| GV-100/7-25 | 1,2 | 100 | 0,7 | 2,5 | 2030*1045*1700 | 1,9 | 30 |
| GV-50/5-210 | 2 | 50 | 0,5 | 21 | 1900*1130*1450 | 2 | 30 |
| GV-80/5-200 | 2 | 80 | 0,5 | 20 | 1900*1130*1450 | 2 | 22 |
| GV-40/5-350 | 2 | 40 | 0,5 | 35 | 1900*1130*1450 | 2 | 30 |
